卸料装置

一、  概述



库底卸料装置由库底螺旋闸门、库底分料箱、电动(气动)开关阀、电动流量控制阀及卸料溜子组成,用于水泥生料粉或水泥的库底卸料。库底卸料装置能自动调节卸料流量且均匀,其结构合理,操作维护简单方便,最多可设三个卸料口,用户也可选用库侧卸料装置。

库底卸料装置的密封结构可分为软性密封和刚性密封两种形式。软性密封结构系在阀芯与阀体之间采用羊毛毡压紧的方式进行密封。刚性密封结构系在卸料的进口端加连接头。连接头与阀芯之间安装钢制弧形密封件,与阀芯帖合实现刚性密封,其密封间隙可以调整,更适用于动作频次较高和温度较高的场合,其密封效果好,使用寿命长。

二、  技术参数表

规格

名称

B250

B315

B400

流量m3/h

130

160

220

使用温度℃

100

100

100

最大流通面积m2

0.0148

0.025

0.0425

最小中心距mm

1180

1230

1410

最小高度Ha=6°)mm

830

830

1025

刚性

流量m3/h

120

160

220

使用温度℃

150

150

150

最大流通面积m2

0.0148

0.025

0.0425

最小中心距mm

1350

1410

1410

最小高度Ha=6°)mm

830

830

1025

开关阀

气缸

QGBII100×200MP2

QGBII100×200MP2

电磁阀

KD258, 220V

电动推杆

DT10020

DT300200

流量阀

电动执行器

DKJ310/AS25

DKJ410/BS60

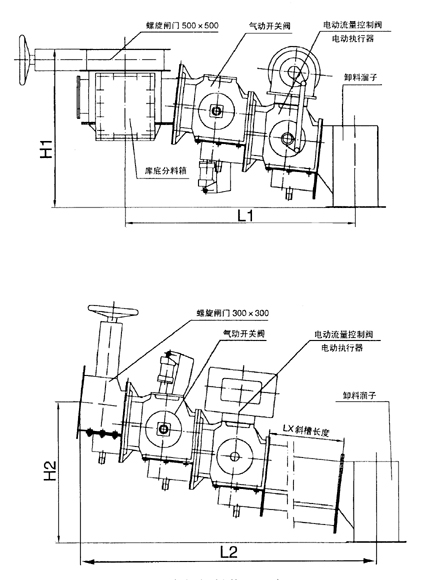

三、示意图
