悬臂斗轮堆取料机

▲斗轮堆取料机（折返尾车）

▲斗轮堆取料机（单尾车）

概述

      斗轮堆取料机适用于长形料场，是一种高效连续作业的散状物料大型装卸设备，主要应用于电力，冶金，煤炭，建材和化工等行业的煤炭和矿石储料场。

      具有回转半径大、生产效率高、低能耗、高环保的特点。

      由于地面输送体统工艺的不同，臂式斗轮堆取料机可设计成不同的尾车型式。

基本结构

      悬臂斗轮堆取料机主要由斗轮机构、悬臂胶带机、上部金属结构、转台、门座、回转机构、尾车、附属结构、轨道系统、润滑系统、控制室等部件组成。

技术特点

   1、满足工艺性

      在设备总体设计中严格执行设计院的工艺布置，保证堆取料能力及储量要求，长型料场中根据不同的工况采取不同的堆料工艺，圆型料场采用连续合成堆料方式来保证均化效果。

   2、可靠性

      2.1采用先进的设计方法，如计算机辅助设计、三维设计及钢结构的优化设计。吸收国外的先进技术，加上设计制造堆取料机的经验以及不断的总结提高，在设计中做到技术先进合理，设备使用可靠。

      2.2采用先进的生产设备和工艺手段做保证，如钢材预处理生产线可保证所制造的产品的质量和耐腐蚀能力提高，大型铣镗机的使用提高了大型部件的加工质量。大型结构件厂内整体演装，驱动部分厂内试车，回转部分采用模具配制。

      2.3采用新型材料，如耐磨材料，复合材料。

      2.4外配套件采用国内外先进产品。

      2.5采用软启动和变频控制，减少冲击对设备的损害。

      2.6设备设置了各种保护措施。

      2.7先进的检测手段和严格的质量管理制度。

   3、先进性

      3.1设备采取无人操作，可全自动进行堆取料作业，是高自动化程度的产品。

      3.2设置多种堆取料方式，满足料场不同工况的使用。

      3.3采用先进的变频技术及应用。

      3.4与国内各院校及设计院进行了多种形式的合作与研究，为堆取料机的研制与开发起到了积极作用。

型号说明

 U     DQ     L       1500     /    1000    /     35

                                                                            35——回转半径 m

                                                                            1000——取料能力  t/h

                                                                            1500——堆料能力  t/h

                                                                            L——斗轮机构

                                                                            DQ——堆取料机

                                                                            U——企业标识

技术参数

      固定单尾车式臂式斗轮堆取料机技术参数

固定双尾车式臂式斗轮堆取料机技术参数

活动单尾车式臂式斗轮堆取料机技术参数

固定双尾车式臂式斗轮堆取料机技术参数

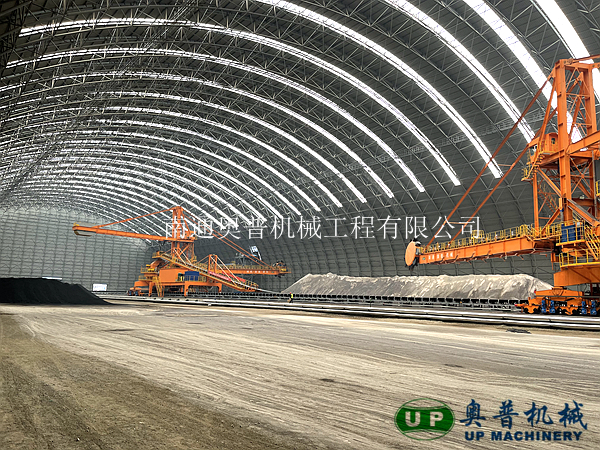

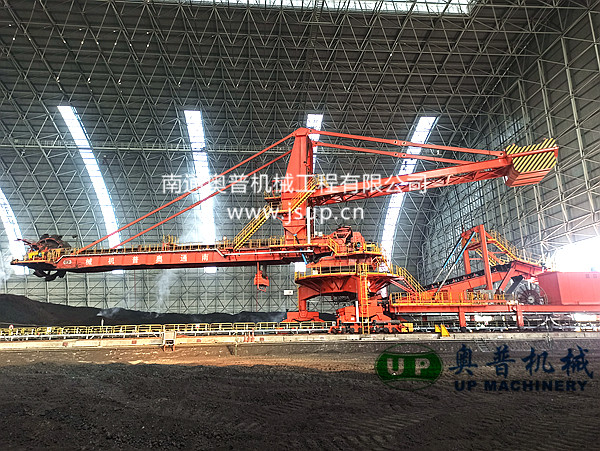

▲我司悬臂斗轮堆取料机在中国大唐现场

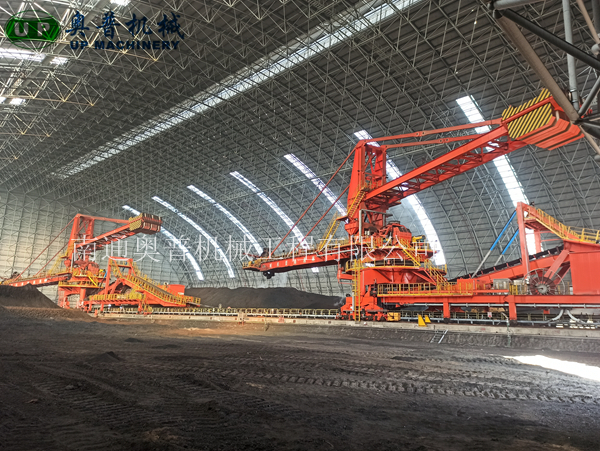

 ▲我司悬臂斗轮堆取料机在韩国电厂现场
