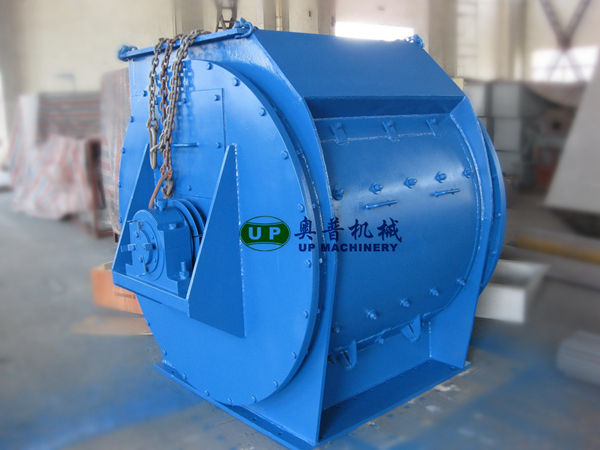

XG系列旋转加料器

旋转供料器主要有机体、星形转子、端盖等部分组成，物料由上部的进料口落入机体内部的转子的叶片之间，在电机驱动下转子作匀速旋转，将物料送至下部的出料口，将料供给或卸出。根据其安装形式的不同，旋转供料器可作为正压输送系统或负压吸送系统的卸料器卸料之用，也可作为正压输送的系统的供料器供料用。在各个系统均起着封闭系统防止气体泄漏同时供料的作用。
工作原理（如图）：
①散状物料（粉状或颗粒状）
②供料器机体
③星型转子
产品特点：
•集德国、意大利、日本等国产品先进技术于一身，技术含量高；
•采用带副唇旋转油封和特殊填料密封结构，密封可靠；
•选用高精度轴承，保证运转可靠，间隙不变；
•关键件采用加工中心加工，精度高，寿命长，间隙小，泄漏量低；
•机体侧壁设置有均压吸气口，可将回转过程叶片之间格子带回来的高压气吸走，减少气体顶料现象，有利于物料的供给；
•适用于压力高、温度高、料性复杂、介质多样的散料输送；
•输送物料准确、卸料迅速，有多种输送量供选择。
型号说明：

XGD-F表示底座式方法兰连接，XGD-Y表示底座式圆法兰连接，XGT-F表示整体式方法兰连接：
XGT-Y表示整体式圆法兰连接，XGZ-F表示直联式方法兰连接，XGZ-Y表示直联式圆法兰连接，XGN-F表示整体耐磨方法兰连接，XGN-Y表示整体耐磨圆法兰连接。
•转子直径系列：
150、200、250、 300、400、500、 600、 700、800、1 000
该直径系列随机体形式的不同，规格有所区别。
•转子形式（如图）：

D型：叶片两端开放式，适宜输送粉状物料
B型：叶片两端封闭式，适宜输送粒状、球状物料
机体系列：
粉料型：上口进料，下口出料，国标1.0MPa圆形法兰，适用于粉料输送。
颗粒型：上口进料，下口出料，国标1.0MPa圆形法兰，进口处设置V形结构，适用于粒料、弹性颗粒的输送。
耐磨型：转子设有可补偿的活动叶片或耐磨镶条，以及采取加装耐磨衬套等结构，减小磨损量，延长使用寿命。
滴压型：端面采取特殊密封结构，叶轮与机壳间隙特小，内漏量低，适用于高压工况，并可替代发送器供料，能连续造栓，实现高压密相栓流输送。
选型注意：
    1．该系列产品指定碳钢材质、低压(<0.2MPa)、低温(<150℃)为标准型。
    2．根据安装形式及进出料情况，选择适合的机型并注明机型代号。
    3．根据输送物料的特性，选择转子形式。
    4．根据输送量要求，选择合适的机号。
    5．根据用户要求制作特殊材质、高温、高压的产品。

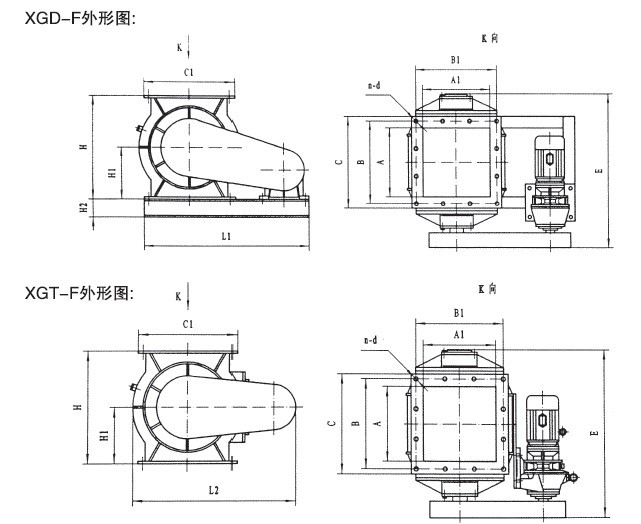

XG-F系列外形连接尺寸：

A×A1	B×B1	C×C1	H	n-d	H1	H2	L1	L2	E	传动装置
150×150	195×195	230×230	250	8-Φ10	125	80	720	610	630	BWY-15-43-0.5
200×200	245×245	280×280	300	8-Φ10	150	80	780	670	690	BWY-15-43-0.75
250×250	305×305	350×350	350	12-Φ10	175	80	830	720	740	BWY-15-43-0.75
300×200	355×255	400×300	300	10-Φ10	150	80	780	670	790	BWY-15-43-0.75
300×300	355×355	400×400	450	12-Φ10	225	100	920	810	790	BWY-18-59-1.1
400×300	455×355	500×400	450	14-Φ12	225	100	920	810	890	BWY-18-59-1.1
400×400	455×455	500×500	600	16-Φ12	300	120	1110	960	890	BWY-22-71-1.1
500×300	555×355	600×400	450	16-Φ14	225	100	920	810	1000	BWY-18-59-1.5
500×400	555×455	600×500	600	18-Φ14	300	120	1110	950	1000	BWY-22-71-1.5
500×500	555×555	600×600	760	20-Φ14	380	100	1230	1080	1000	BWY-22-71-2.2
600×400	655×455	700×500	600	18-Φ14	300	120	1110	960	1100	BWY-22-71-1.5
600×500	655×555	700×600	760	20-Φ14	380	120	1230	1080	1100	BWY-22-71-2.2
600×600	655×655	700×700	900	20-Φ14	450	120	1330	1180	1100	BWY-22-71-3
700×500	755×555	800×600	760	20-Φ14	380	120	1230	1080	1220	BWY-22-71-3
700×600	755×655	800×700	900	20-Φ14	450	120	1330	1180	1220	BWY-22-71-4
700×700	755×755	800×800	1000	20-Φ14	500	140	1500	1355	1220	BWY-27-71-3
800×700	855×755	900×800	1000	22-Φ14	500	140	1500	1355	1320	BWY-27-71-3
800×800	855×855	900×900	1200	24-Φ14	600	140	1600	1455	1320	BWY-27-71-4
900×900	955×955	1000×l000	1400	24-Φ14	700	140	1810	1670	1430	BWY-33-71-5.5
1000×1000	1070×1070	1130×1130	1500	28-Φ18	750	140	1910	1770	1530	BWY-33-71-5.5

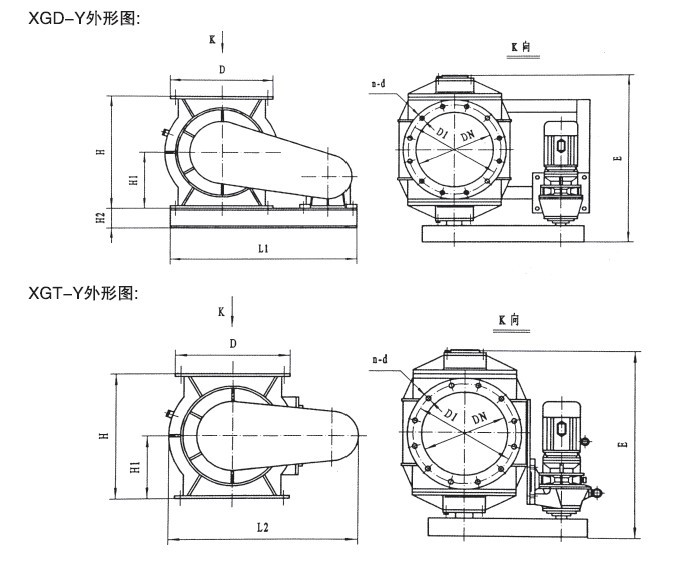

XG-Y系列外形连接尺寸：

DN	D	D1	H	n-d	H1	H2	L1	L2	E	传动装置
150	230	195	250	8-Φ10	125	80	720	610	630	BWY-15-43-0.5
200	280	245	300	8-Φ10	150	80	780	670	690	BWY-15-43-0.75
250	350	305	350	12-Φ10	175	80	830	720	740	BWY-15-43-0.75
300	400	355	450	12-Φ10	225	100	920	810	790	BWY-18-59-1.1
400	500	455	600	16-Φ12	300	120	1110	960	890	BWY-22-71-1.1
500	600	555	760	20-Φ14	380	100	1230	1080	1000	BWY-22-71-2.2
600	700	655	900	20-Φ14	450	120	1330	1180	1100	BWY-22-71-3
700	800	755	1000	20-Φ14	500	140	1500	1355	1220	BWY-27-71-3
800	900	855	1200	24-Φ14	600	140	1600	1455	1320	BWY-27-71-4
900	1000	955	1400	24-Φ14	700	140	1810	1670	1430	BWY-33-71-5.5
1000	1130	1070	1500	28-Φ18	750	140	1910	1770	1530	BWY-33-71-5.5

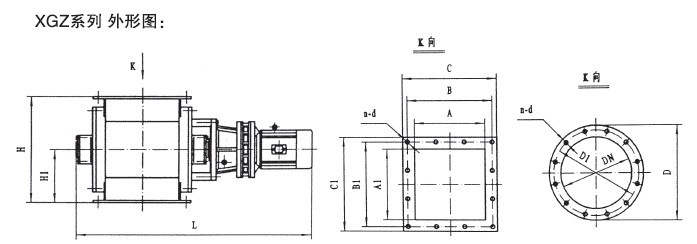

XGZ系列外形连接尺寸：

A×A1	B×B1	C×C1	DN	D1	D	H	n-d	H1	L	传动装置
150×150	195×195	230×230	150	200	230	250	8-Φ10	125	930	BLY-15-43-0.5
200×200	245×245	280×280	200	256	295	300	8-Φ10	150	990	BLY-15-43-0.75
250×250	305×305	350×350	250	306	340	350	12-Φ10	175	1040	BLY-15-43-0.75
300×200	355×255	400×300				300	10-Φ10	150	1090	BLY-15-43-0.75
300×300	355×355	400×400	300	356	390	450	12-Φ10	225	1190	BLY-18-59-1.1
400×300	455×355	500×400				450	14-Φ12	225	1290	BLY-18-59-1.1
400×400	455×455	500×500	400	456	490	600	16-Φ12	300	1390	BLY-22-71-1.1
500×300	555×355	600×400				450	16-Φ14	225	1400	BLY-18-59-1.5
500×400	555×455	600×500				600	18-Φ14	300	1500	BLY-22-71-1.5
500×500	555×555	600×600	500	564	600	760	20-Φ14	380	1500	BLY-22-71-2.2
600×400	655×455	700×500				600	18-Φ14	300	1600	BLY-22-71-1.5
600×500	655×555	700×600				760	20-Φ14	380	1600	BLY-22-71-2.2
600×600	655×655	700×700	600	664	700	900	20-Φ14	450	1600	BLY-22-71-3
700×500	755×555	800×600				760	20-Φ14	380	1720	BLY-22-71-3
700×600	755×655	800×700				900	20-Φ14	450	1720	BLY-22-71-4
700×700	755×755	800×800	700	772	820	1000	20-Φ14	500	1920	BLY-27-71-3
800×700	855×755	900×800				1000	22-Φ14	500	2020	BLY-27-71-3
800×800	855×855	900×900	800	872	920	1200	24-Φ14	600	2020	BLY-27-71-4
900×900	955×955	1000×1000	900	980	1030	1400	24-Φ14	700	2230	BLY-33-71-5.5
1000×1000	1070×1070	1130×1130	1000	1080	1130	1500	28-Φ18	750	2330	BLY-33-71-5.5
